Монтаж вентиляции на Fast Trak
Монтаж вентиляции на Fast Trak

Спешим поделиться новостью об очередном объекте в Москве, где для монтажа системы общеобменной вентиляции применены тросовые подвесы и кронштейны Gripple.

Это Филиал №3 Детской Городской Поликлиники № 114 на Ферганской улице, где сейчас проводится капитальный ремонт.

Самарской компанией “Либерти Лайнс” произведен монтаж воздуховодов круглого и прямоугольного сечения вплотную к перекрытию или на небольшом расстоянии от него.

С какими перекрытиями работали:

  • плиты-пустотки, особенность монтажа в том, что нужно попасть между пустотами
  • монолитное перекрытие с несъёмным нижним профлистом
Объект Gripple - Детская поликлиника 114 в Москве

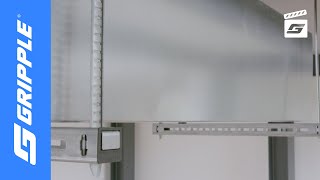

Кронштейн Fast Trak

Кстати, новая улучшенная модель 2021 года. Его применили для монтажа прямоугольных воздуховодов:

  • Нагрузка теперь 200кг
  • Выемки по бокам кронштейна для разметки точек крепления на потолке
  • Перфорация направляющих с шагом 10мм, дополнительные индикаторы на перфорации выделяют шаг 50мм
  • Инструменты для нивелирования не требуются
  • Сварочные работы и резка элементов на месте не требуются
Кронштейн Fast Trak для монтажа прямоугольных воздуховодов

Тросовые подвесы HF Express

Круглые воздуховоды крепили в обхват петлей за 1 точку с помощью подвеса HF Express с петлей, и закрепили в проволочном анкере.

Для воздуховодов в изоляции дополнительно использовали ленту для распределения нагрузки чтобы трос не врезался эту самую изоляцию.

Для монтажа круглых воздуховодов без изоляции разгрузочную ленту не применяли.

Тросовый хомут для круглых воздуховодов

Кстати, проволочный анкер одинаково работает для перекрытий по типу несъёмной опалубки и пустотелых плит перекрытия (забивается в просверленное отверстие 8мм, расклинивается, а снаружи выступает часть анкера для фиксации троса).

Монтаж прямоугольных воздуховодов на Fast Trak

  • До 6 раз быстрее традиционных методов
  • Кронштейн перемещается вверх и вниз по направляющим, для обеспечения необходимой высотной отметки монтажа
  • Четырехсторонний кронштейн может крепиться на направляющих любой из сторон, идеально подходит для многоярусного монтажа
  • Готовая система, не нужны огневые работы на объекте
