Монтаж систем водяного пожаротушения в СПОРТМАСТЕРЕ на Gripple

Рассказываем о еще одном московском объекте, где для монтажа систем водяного пожаротушения применены наши тросовые подвесы – спортивный магазин Спортмастер на Орджоникидзе 11.

На данном объекте трубы нужно было подвесить в уже работающем магазине, не нагружая конструкции перекрытия.

При работе с Gripple это не является проблемой, так как вместо конструкций перекрытия мы можем использовать несущие тросы, которые крепятся к стеновым конструкциям.

Еще один плюс – отсутствие огневых работ (резка и сварка), и отсутствие отходов и мусора (грязи, пыли, металлической стружки).

Работы с нашими системами являются «чистыми работами», не требующими подготовительных и сборочных операций, поэтому монтажники производили все работы даже не убирая стеллажи и напольные вешалки с одеждой.

Подробнее о монтаже:

  • Подвесили полипропиленовые трубы систем пожаротушения диаметром от 25мм до 40мм с рабочим давлением 6 Атм.
  • Шаг подвеса труб от 700мм до 1 200мм, в зависимости от диаметра.
  • Ввиду отсутствия вертикальных точек крепления, трубы системы пожаротушения крепились к несущим тросам.
  • В комплект входят 2 замка-регулятора для фиксации и натяжки троса, и собственно сам несущий трос).
  • Трос натягивался на высоте 5 – 5,5м от пола.
  • Длина пролетов от 20 до 26 метров.
  • Шаг между несущими тросами 3м.

Чтобы закрепить трубы на несущий трос, применили вертикальные тросовые подвесы с креплением на несущий трос через зажимные клипсы С-Clip, которые устанавливаются на трос одним движением и надежно фиксируются на нем зубчатыми кулачками.

Монтаж производился компанией СТРУЗА ИНЖИНИРИНГ, которую мы от души благодарим за выбор наших монтажных систем!

Ну а за нами, как всегда:

  • подбор оптимального набора креплений,
  • анализ напряжений несущих тросов,
  • расчет нагрузок и шага крепления.

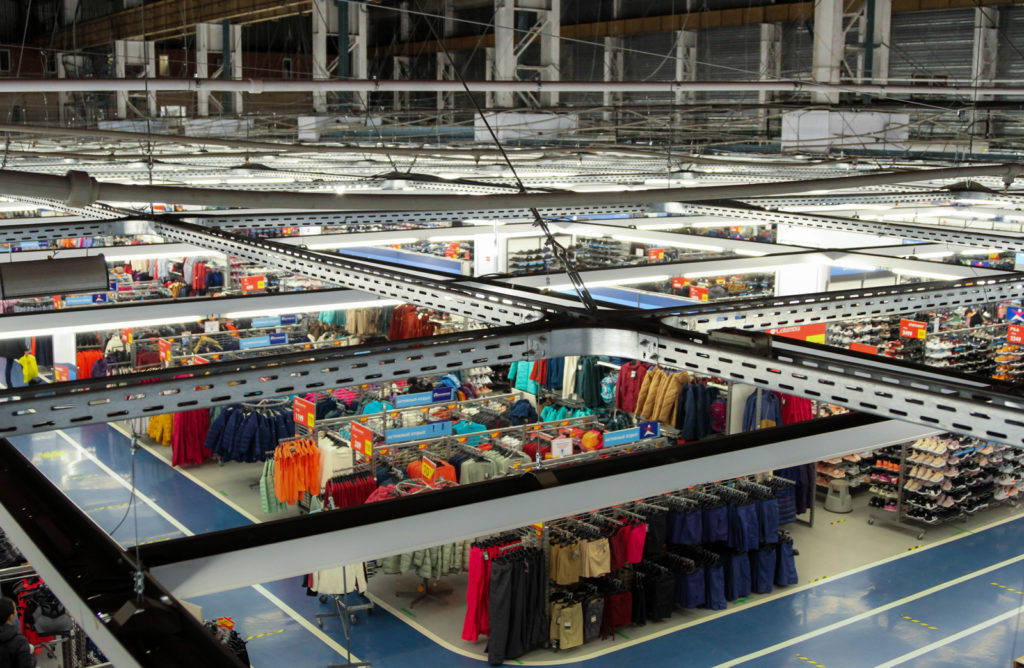

Несущие тросы Gripple в спортмастере
Трос Gripple для растяжки
Зажим для троса Gripple
Монтажные системы Gripple
Крепление троса зажимами Gripple
Монтаж на тросах Gripple
