Монтаж инженерных коммуникаций в Раменском на подвесах Gripple

Крепления Gripple для лотков

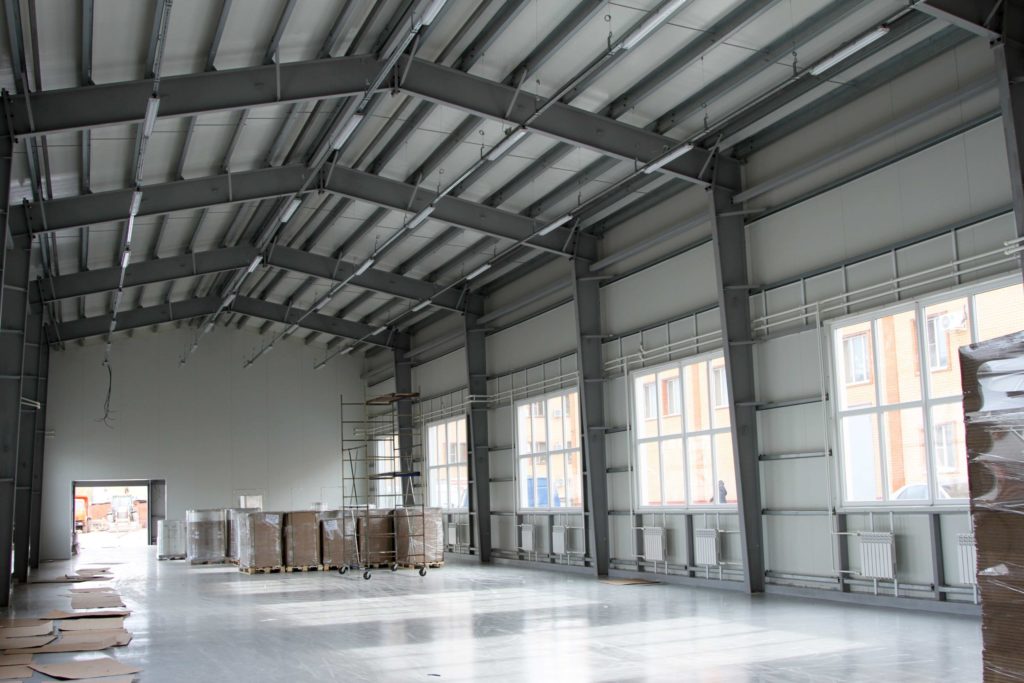

На тросовых подвесах Gripple cмонтированы перфорированные кабельные лотки и светодиодные светильники в производственном цеху МВ-Вискотекс в Раменском.

Все подвесы были закуплены с 4х-метровыми тросами, но уже после монтажа производственный цех по изготовлению упаковочных материалов и тары был переоборудован во временный склад, и светильники пришлось поднимать выше.

С подвесами Gripple это очень просто, регулировка высоты осуществляется нажатием кнопки на запорном устройстве.

Всю инженерию подняли на 3 метра вверх, а излишки длины тросов скрутили в аккуратные колечки до возвращения склада в статус производственного цеха, когда освещение нужно будет опять опускать ниже.

Только представьте, сколько мороки было бы со шпильками:

  • первоначальная подрезка на нужную длину
  • вторичная подрезка, чтобы поднять коммуникации вверх
  • наращивание длины шпилек в будущем
  • огневые работы в цеху
  • использование доп. инструментов (болгарка, дрель и сверла для крепления шпилек к балкам)
  • регулировка высотных отметок закручиванием шпилек и гаек

Весь процесс монтажа с использованием традиционных резьбовых шпилек значительно дольше и гораздо более трудоемкий, чем с использованием тросовых подвесов.

Для установки кабельных лотков применяли 2 различных варианта монтажа:

В обоих случаях наверху крепились к балкам концевым креплением в виде Петли на удавку.

Освещение подвесили на подвес подвес HF Express No.2 (нагрузка 45кг) с использованием С-образной скобы.

Наверху – та же Петля на балку.

Отзыв клиента и Case Study Вискотекс.pdf 7 MB

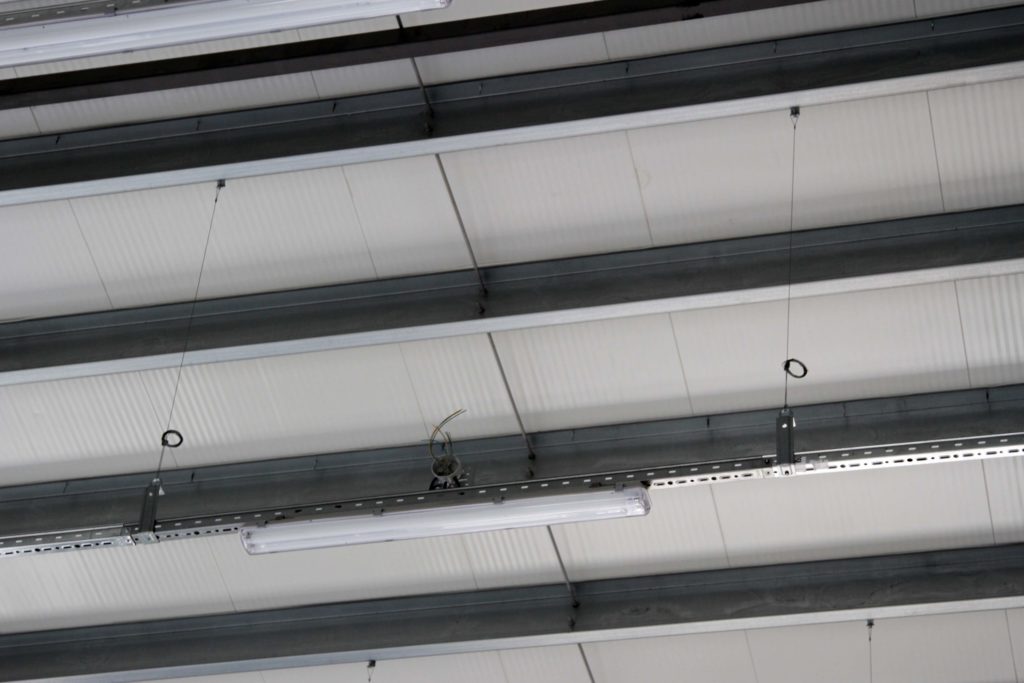

Подвес светильников на тросе Gripple в цеху
Подвес светильников на тросе Gripple в цеху
Подвес светильников на тросе Gripple в цеху
Подвес светильников на тросе Gripple в цеху
Подвес светильников на тросе Gripple в цеху
Подвес светильников на тросе в цеху
