Подвес UniGrip с центральным выходом троса

Для эффективного монтажа систем трубопроводов и воздуховодов, систем отопления, вентиляции и кондиционирования воздуха, с возможностью многоуровневого монтажа.

Нагрузка, кг

Окончание троса

C-Clip Express на несущий трос 6мм
Крюк
Петля
Проушина 90°
Прямое винтовое крепление
Сквозной анкер
Шпилька М10 х 45мм
Шпилька М8 х 45мм

Длина троса

7м
1м
2м
3м
4м
5м
6м
8м
10м
12м
15м

Очистить

от 648,00 ₽

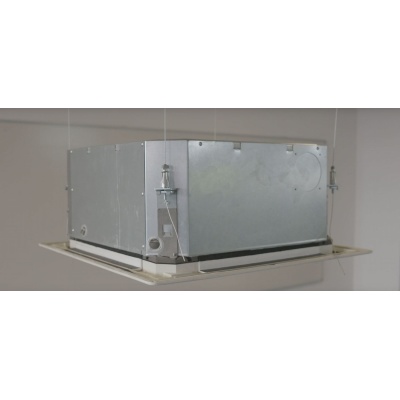

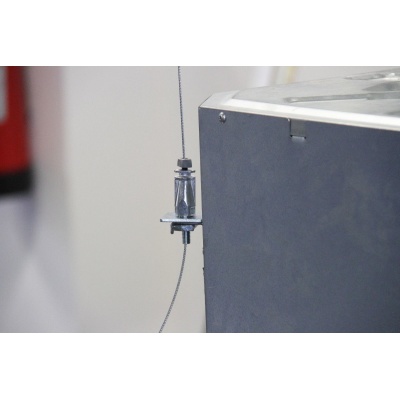

Применяется вместе с траверсой или устанавливается непосредственно на оборудование
Монтаж до 6 раз быстрее, чем традиционными методами

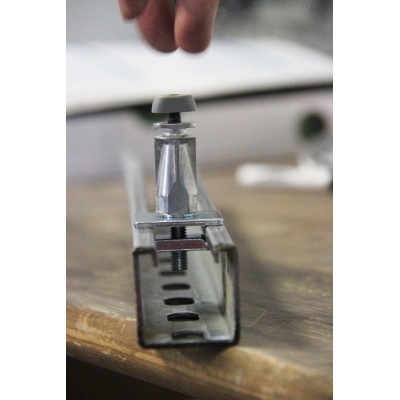

Возможность предварительной фиксации подвесов на траверсе для сокращения времени работ на высоте

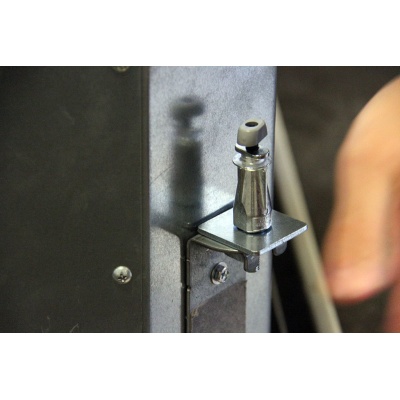

В одну сторону трос идет свободно и фиксируется в корпусе клиновым механизмом. Регулировка высоты нажатием кнопки на корпусе
Кнопка действует как зажимной винт после окончания регулировки
Поставляется в комплекте с тросом необходимой длины и запрессованным на тросе концевым креплением для монтажа в различные типы перекрытий (бетон, профлист, несущие балки и т.п.)

Безопасная рабочая нагрузка:

Размер	Рабочая нагрузка
No.2 (Ø троса 2мм)	55 кг с коэффициентом запаса прочности 5:1
No.3 (Ø троса 3мм)	110 кг с коэффициентом запаса прочности 5:1
No.4 (Ø троса 4,75мм)	250 кг с коэффициентом запаса прочности 5:1

Материалы:

Элемент	Материал
Корпус	Цинк, тип ZA2
Клин	Закалённая сталь HRC 56
Регулировочная кнопка	Ацетальный сополимер
Резьба нижней части	Низкоуглеродистая сталь сталь (тип EN1A), оцинкованная

Технический лист Подвес UNIGRIP с центральным выходом троса

Монтаж с применением тросовых подвесов линейки UniGrip

Трос с Цилиндром (Ø1,5мм-3мм)
Верхнее концевое крепление тросов подвесов Gripple лаконичного современного дизайна для монт
По запросу
Трос со сквозным анкером (Ø1,5мм-3мм)
Концевое крепление Сквозной анкер применяется на объектах с плоской кровлей для монтажа в пр
По запросу
Трос с резьбовой шпилькой (Ø1,5мм-4мм)
Для монтажа в бетонные перекрытия (бетон марки не ниже В20 / 25). Вкручивается в предварител
По запросу
Трос с проушиной 90° (Ø1,5мм-3мм)
Для монтажа к бетонному потолочному перекрытию с использованием шурупов по бетону Gripple ил
По запросу
Трос с петлей (Ø1,5мм-6мм)
Крепление, запрессованное на конце троса подвесов Gripple. Крепление по принципу затягивающе
По запросу
Трос с крюком со стопором (Ø1,5мм-3мм)
Концевое крепление тросов Gripple, в качестве верхнего концевого крепления может быть смонти
По запросу
Трос с крюком (Ø1,5мм-2мм)
На объектах с плоской кровлей концевое крепление Крюк применяется для монтажа в боковую част
По запросу
Трос с клипсой С-Clip (Ø1,5мм-3мм)
Инновационное поворотная зажимная клипса для крепления на несущие тросы Gripple. Клипса C-Cl
По запросу
Трос с прямым винтовым креплением (Ø2мм)
Предназначен для использования с C – профилем, для подвешивания элементов инженерных коммуни
По запросу

Значительная экономия времени и средств по сравнению с традиционными методами монтажа
Инновационные запатентованные решения, разработанные собственной командой инженеров
Поддержка нашими специалистами на каждом этапе вашего проекта
Эстетически привлекательные решения; легкие и практически незаметные
Замки-регуляторы позволяют производить регулировку высотных отметок легко и быстро после сбора всей системы.
