Подвес Trapeze Бабочка

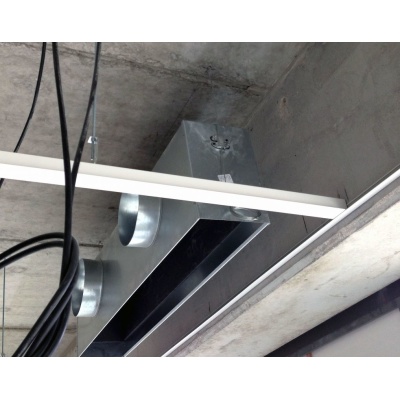

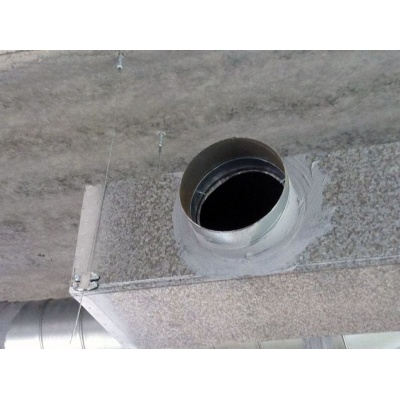

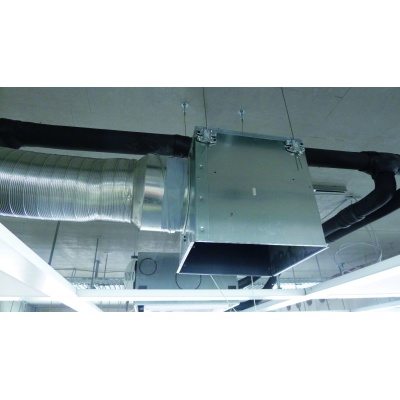

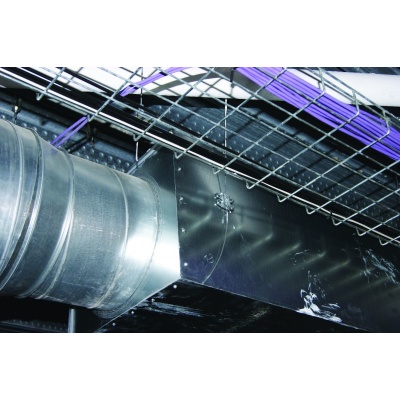

Тросовый регулируемый подвес предназначен для быстрого монтажа прямоугольных воздуховодов и другого подобного оборудования в области систем отопления, вентиляции и кондиционирования.

Нагрузка, кг

Окончание троса

Крюк
Петля
Проушина 90°
Прямое винтовое крепление
Сквозной анкер
Шпилька М10 х 45мм
Шпилька М8 х 45мм

Длина троса

1м
2м
3м
4м
5м
6м
8м
10м
12м
15м

Очистить

от 612,00 ₽

Допустимая рабочая нагрузка 45кг с 5-кратным запасом прочности
Простая вертикальная регулировка с помощью встроенного штифта
Распределение нагрузки между четырьмя точками крепления под саморезы (не входят в комплект)
Резиновая накладка предотвращает утечку воздуха и гасит вибрацию
Соответствует требованиям класса В по стандарту DW144
Возможность многоуровневого монтажа, благодаря центральному выходу троса (на 1 трос несколько замков-регуляторов)
Поставляется в комплекте с тросом необходимой длины и запрессованным на тросе концевым креплением (для монтажа в различные типы перекрытий (бетон, профлист, несущие балки и т.п.)
Доступен в черном цвете (по методу химического чернения Gripple)

Безопасная рабочая нагрузка:

Рабочая нагрузка	Коэффициент запаса прочности
45 кг	5:1

Материалы:

Элемент	Материал
Корпус	Цинк, тип ZA2
Запирающий клин	Закалённая сталь HRC 56
Пружина	Нержавеющая сталь (тип 302)
Торцевая заглушка	УФ-стабилизированный гомополимер
Резиновая накладка	Этилен-пропиленовый каучук, твердость по Шору 40±5A
Штифт	Нержавеющая сталь A2

Технический лист Подвес Бабочка TRAPEZE TPZPL

Тросовый подвес Trapeze Бабочка в деталях

Трос с Цилиндром (Ø1,5мм-3мм)
Верхнее концевое крепление тросов подвесов Gripple лаконичного современного дизайна для монт
По запросу
Трос со сквозным анкером (Ø1,5мм-3мм)
Концевое крепление Сквозной анкер применяется на объектах с плоской кровлей для монтажа в пр
По запросу
Трос с резьбовой шпилькой (Ø1,5мм-4мм)
Для монтажа в бетонные перекрытия (бетон марки не ниже В20 / 25). Вкручивается в предварител
По запросу
Трос с проушиной 90° (Ø1,5мм-3мм)
Для монтажа к бетонному потолочному перекрытию с использованием шурупов по бетону Gripple ил
По запросу
Трос с петлей (Ø1,5мм-6мм)
Крепление, запрессованное на конце троса подвесов Gripple. Крепление по принципу затягивающе
По запросу
Трос с крюком со стопором (Ø1,5мм-3мм)
Концевое крепление тросов Gripple, в качестве верхнего концевого крепления может быть смонти
По запросу
Трос с крюком (Ø1,5мм-2мм)
На объектах с плоской кровлей концевое крепление Крюк применяется для монтажа в боковую част
По запросу
Трос с клипсой С-Clip (Ø1,5мм-3мм)
Инновационное поворотная зажимная клипса для крепления на несущие тросы Gripple. Клипса C-Cl
По запросу
Трос с прямым винтовым креплением (Ø2мм)
Предназначен для использования с C – профилем, для подвешивания элементов инженерных коммуни
По запросу

Проволочный анкер по бетону
Проволочный анкер из высокопрочной нержавеющей стали для монтажа в бетон, фиксируется за сче
33,41 ₽ В корзину
Тросорез малый TUER
Карманный тросорез для резки тросов диаметром до 3 мм.
4608,00 ₽ В корзину
Тросорез малый GRIPPLE
Карманный инструмент для резки тросов диаметром до 3 мм.
5533,92 ₽ В корзину

Значительная экономия времени и средств по сравнению с традиционными методами монтажа
Инновационные запатентованные решения, разработанные собственной командой инженеров
Поддержка нашими специалистами на каждом этапе вашего проекта
Эстетически привлекательные решения; легкие и практически незаметные
Замки-регуляторы позволяют производить регулировку высотных отметок легко и быстро после сбора всей системы.
